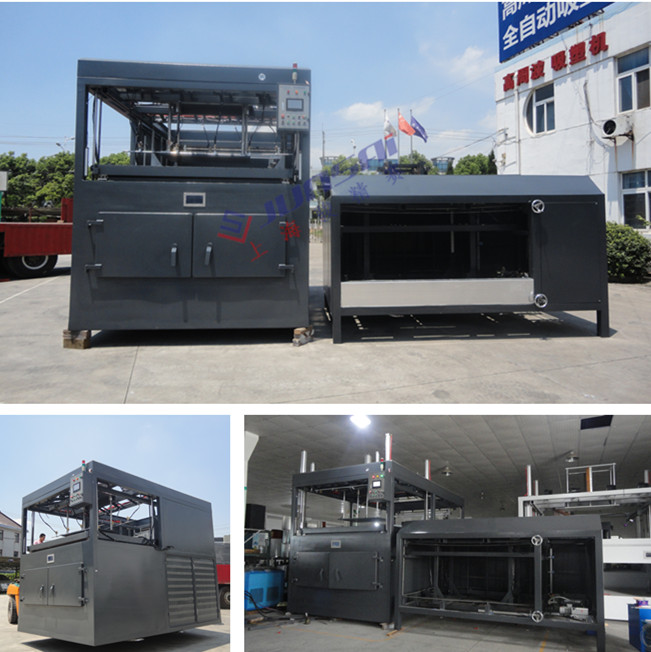

全自動液壓厚片吸塑機
全自動液壓厚片吸塑機簡介:
ADF-2015全自動厚片吸塑成型機是我司采用技術及工藝,結合國內市場需求,研發生產的新型全自動厚片吸塑成型設備、該機采用PLC,觸摸屏自動控制系統。設備可靠性強,功能性好,自動化程度高。操作簡單,自動對位上料,自動取產品,大大提高了生產效率。
規格參數
設備名稱: |
|
型 號: |
ADF—2015 |
吸塑成型長度: |
大:2000㎜ |
吸塑成型寬度: |
大:3000㎜ |
吸塑成型高度: |
600mm |
適應材料: |
PC,亞力,PET,PETG,APET,ABS,HIPS,PE,PP,PS,PVC等熱塑型片材或板材 |
適應材料厚度: |
1-10MM |
總電源: |
三相五線制,380V,50HZ,電壓波動范圍±10% |
控制電源: |
220V DC |
發熱爐功率: |
上爐200KW,下爐75KW(MAX),雙面大275KW(大約) |
總功率: |
280KW(左右) |
機械結構: |
自動上下料系統、加熱系統、成型系統、真空系統、氣壓系統、冷卻系統、控制系統等組成。 |
工作程序: |
將材料整齊的放置站板上,運用叉車將材料送至放料框內→根據材料規格大小調節前后左右的整料系統→在自動送料時,材料上下移動由變頻馬達自動控制移動→材料移動到所需位置真空吸盤打開將材料吸住,然后通過馬達移動將材料送入壓片框→產品吸成型后,由夾片框自動抓料功能將產品托起→自動上料在送張材料完成后同時將做好的產品帶出。 |
生產速度: |
HDPE3MM材料大約3-5分鐘每模,視材料不同及操作參數不同而有所不同 |
成型方式: |
凹/凸模成型 |
成型 |
一次成型 |
真空流量: |
160m3 /h |
冷卻水用量: |
2升/小時 |
下模臺動力: |
液壓驅動 |
上模臺動力 |
氣壓驅動 |
適用的吸塑模具材質 |
鋁模,銅模,玻璃鋼模,電木模,樹脂模,石膏模等 |
成型方式: |
真空成型 |
加熱元件; |
陶瓷紅外線發熱磚上加熱,下爐為發熱管 |
控制系統 |
PLC控制 |
真空罐 |
二個合計1.5立方 |
真空狀態: |
真空流量160m3每次工作循環前真空度恢復到75%,整個生產過程的真空度不低于30%-50%。 |
模具安裝 |
由叉車將模具放入升降平臺后校正模具應在的位置,然后用長方形壓塊卡住模具即可 |
全自動液壓厚片吸塑機設備特點;
1、 機械設計合理,做工精細,結構簡單,操作方便,性能穩定,為大中型吸塑機廠家選擇的產品。
2、加熱爐部位采用紅外線陶瓷發熱磚和獨立調溫系統,方便高難度產品加工生產。
3、加強式冷風,促進產品的冷卻定速更快 ,從而提高生產效率。
4、配備完整真空系統,包括真空罐,真空閥真空泵。反吹脫模裝置,并有吹泡和抽芯功能

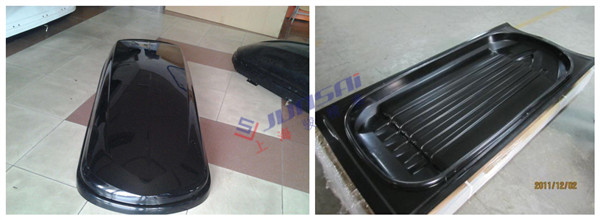

本機適用于ABS、PS、PP、PE、HDPE、PC、PVC、HIPS、PMMA潔具板、裝飾板。汽車內飾板等熱塑性塑料板材的吸塑成型。如車船內外飾件。家用電器內膽、門板、燈飾、箱包、潔具、玩具美術廣告等制品的理想加工設備。
